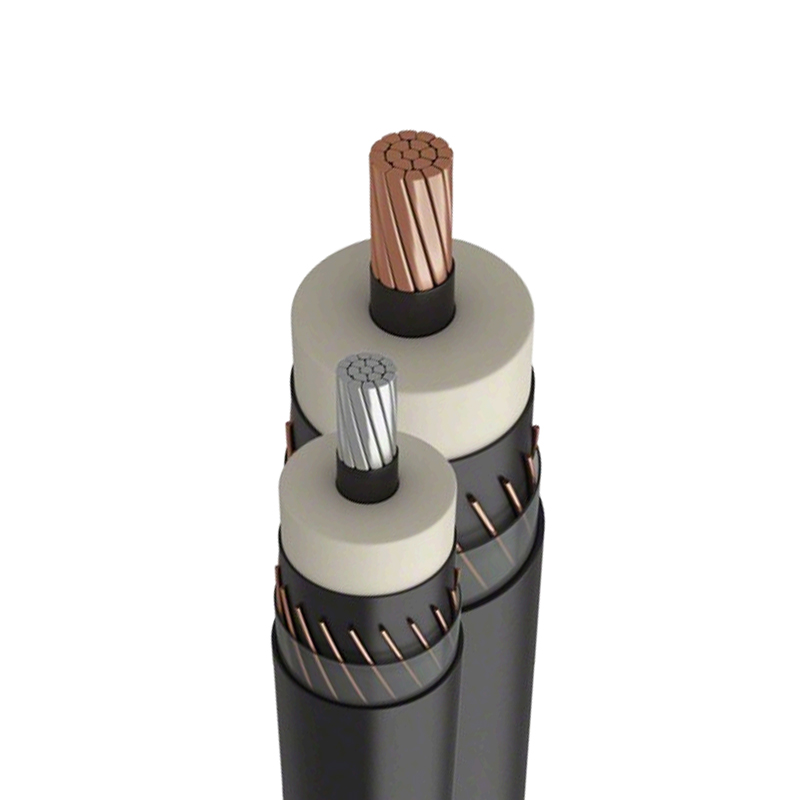

Cable de alimentación con aislamiento XLPE para tensión nominal 3,6/6kV~26/35kV

Obtenga una cotización personalizada gratuita
Lanza tu proyecto desde una lista de precios gratuita adaptada a tus necesidades.

Tipo y nombre del cabo

Tipo		Solicitud
yiv	Núcleo de cobre con aislamiento XLPE y revestimiento de pvc. cabos	Interiores, túneles, zanjas para cables y otros lugares no pueden soportar fuerzas mecánicas externas. No se permite el tendido de cables unipolares en gestión magnética. En interiores, túneles, zanjas para cables o tendido enterrado, pueden soportar ciertas fuerzas mecánicas externas, pero no pueden soportar grandes tensiones. El dragado de zanjas de cables en interiores, túneles, tendido enterrado, etc., puede soportar fuerzas mecánicas externas y ciertas tensiones.
YJLV	Núcleo de aluminio con aislamiento XLPE y revestimiento de PVC Cable de alimentación
VY	Núcleo de cobre con revestimiento de polietileno aislado XLPE Cable de alimentación
YJLY	Polietileno aislado XLPE con núcleo de aluminio Cable de alimentación enfundado
Yv22	Núcleo de cobre XLPE, cinturón de acero aislado, PVC blindado Cable de alimentación enfundado
YJLV22	Núcleo de aluminio XLPE con aislamiento de correa de acero blindada Cable de alimentación revestido de PVC
YIV23	Correa de acero aislada XLPE con núcleo de cobre blindada Cable de alimentación revestido de polietileno
YILV23	Núcleo de aluminio XLPE con aislamiento de correa de acero blindada Cable de alimentación revestido de polietileno
YJV32	Alambre de acero fino aislado XLPE con núcleo de cobre Cable de alimentación blindado con revestimiento de PVC
YJLV32	Alambre de acero fino aislado XLPE con núcleo de aluminio Cable de alimentación blindado con revestimiento de PVC
YJV33	Alambre de acero fino aislado XLPE con núcleo de cobre Cable de alimentación blindado con revestimiento de polietileno
YJLV33	Alambre de acero fino aislado XLPE con núcleo de aluminio Cable de alimentación blindado con revestimiento de polietileno

Gama de producción de cable

Tipo	Núcleos	Tensión nominal kV
		3.6/6	6/66/10	8.7/10 8.7/15	12/20	18/20 18/30	21/35	26/35
		Sección nominal milímetros2
YJV YILV YJY YJLY	1	25-630	25-630	25-630	35-630	50-630	50-630	50-630
YJV YILV YJY YJLY	3	25-630	25-630	25-630	35-630	50-630	50-630	50-400
YJV22 YJLV22 YJV23 YJLV23	1	25-630	25-630	25-630	35-630	50-630	50-630	50-630
YJV22 YJLV22 YJV23 YJLV23	3	25-630	25-630	25-630	35-630	50-630	50-630	50-400
YJV32 YJLV32 YJV33 YJLV33	1	25-630	25-630	25-630	35-630	50-630	50-630	50-630
YJV32 YJLV32 YJV33 YJLV33	3	25-630	25-630	25-630	35-630	50-630	50-630	50-400

Nota: El cable blindado de un solo núcleo es adecuado para sistemas de CC, no para sistemas de CA, debe utilizar una capa blindada de material no magnético o medidas de aislamiento magnético.

construcción de cable

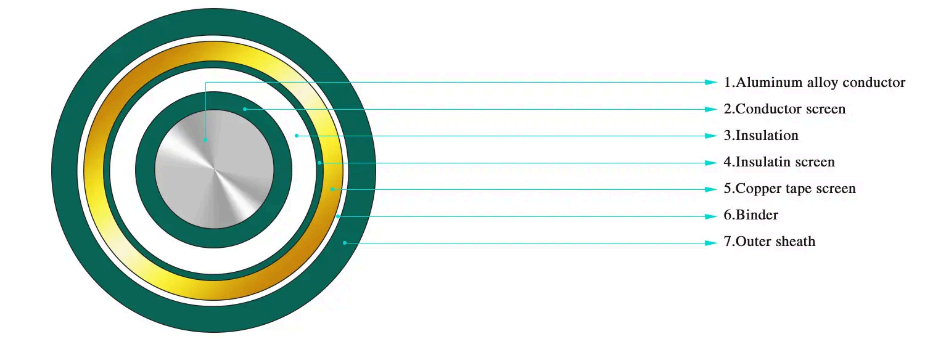

·Cable de alimentación con aislamiento XLPE de un solo núcleo para tensión nominal de 3,6/6kV~26/35kV

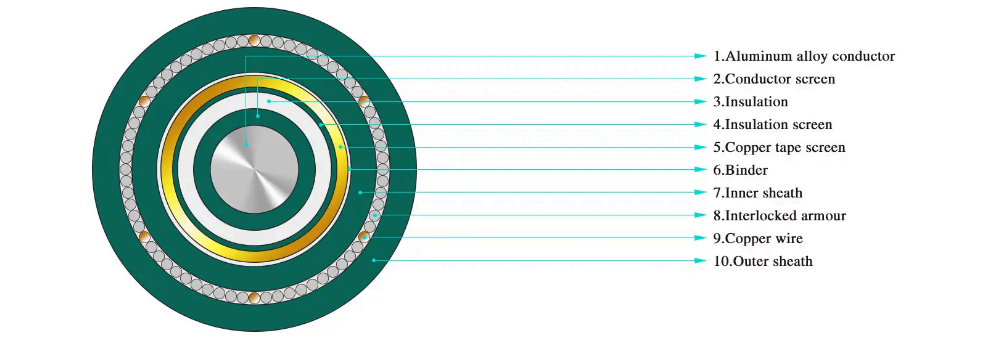

·Cable de alimentación blindado con alambre de acero con aislamiento XLPE de un solo núcleo para tensión nominal de 3,6/6kV~26/35kV

·Cable de alimentación con aislamiento XLPE de tres núcleos para tensión nominal de 3,6/6kV~26/35kV

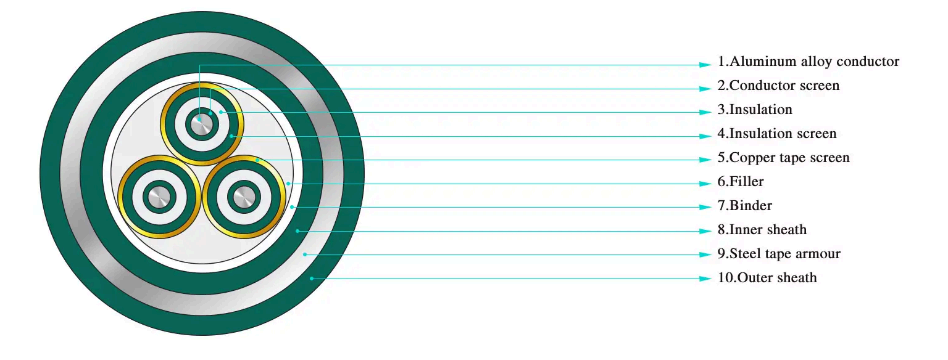

·Cable de alimentación blindado con cinta de acero con aislamiento XLPE de tres núcleos para tensión nominal de 3,6/6kV~26/35kV

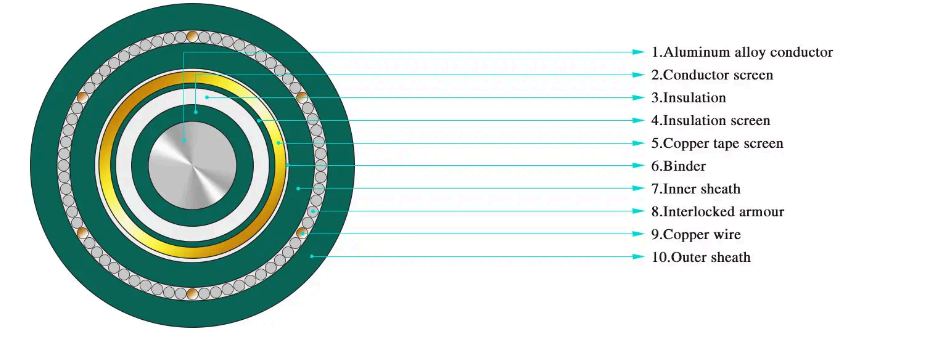

·Cable de alimentación blindado con alambre de acero con aislamiento XLPE de tres núcleos para tensión nominal de 3,6/6kV~26/35kV

Tipo y nombre del cabo

nominales cruz- seccional área milímetros 2	Espesor del aislamiento milímetros	YJV YJY YJLVYJLY			YJV22 YJV22 YJLV23 YJLV23			YJV32 YJV32 YJLV32 YJLV32
		Aproximadamente en general diámetro milímetros	Calculado peso del cable		Aprox. en general diámetro milímetros	Calculado peso de cable		Aprox. en general diámetro milímetros	Calculado peso de cable
		Aproximadamente en general diámetro milímetros	YJV YJY	YJLV YJLY	Aprox. en general diámetro milímetros	YJV22 YJV22	YJLV23 YJLV23	Aprox. en general diámetro milímetros	YJLV23 YJLV23	YJLV32 YJLV32
1×25	2.5	17.2	495	——	21.0	737	——	23.4	848	——
1×35	2.5	18.3	608	——	22.1	865	——	24.5	980	——
1×50	2.5	19.7	753	464	23.3	1017	728	25.7	1136	847
1×70	2.5	21.3	977	558	24.9	1260	841	27.3	1386	967
1×95	2.5	23.2	1256	676	26.6	1551	971	29.2	1695	1115
1×120	2.5	24.4	1498	770	27.8	1808	1080	30.4	1962	1234
1×150	2.5	26.2	1792	893	29.6	2123	1224	32.2	2285	1386
1×185	2.5	27.8	2151	1030	31.4	2515	1394	33.8	2670	1549
1×240	2.6	30.6	2730	1262	34.2	3129	1661	36.6	3297	1829
1×300	2.8	33.5	3366	1521	38.3	4139	2294	39.5	3980	2135
1×400	3.0	36.6	4216	1851	41.4	5056	2691	42.6	4885	2520
1×500	3.2	40.7	5330	2294	45.5	6259	3223	47.7	6209	3173
1×630	3.2	44.6	6708	2799	49.8	7769	3860	54.2	8044	4135
1×800	3.2	48.7	8412	3409	54.1	9594	4591	57.3	9717	4714
1×1000	3.2	52.7	10210	4060	57.9	11456	5306	62.3	11759	5609
3×25	2.5	34.6	1672	——	39.2	2229	——	40.6	2800	——
3×35	2.5	37.0	2039	——	42.0	2663	——	44.2	3587	——
3×50	2.5	39.8	2488	1621	44.8	3151	2279	47.0	4137	3265
3×70	2.5	43.6	3225	1968	48.6	3945	2682	50.8	5026	3763
3×50	2.5	47.5	4086	2346	52.9	4917	3169	56.1	6608	4860
3×120	2.5	50.3	4883	2698	55.7	5732	3535	58.9	7501	5304
3×150	2.5	54.0	5782	3086	59.6	6721	4011	62.8	8592	5882
3×185	2.5	57.6	6955	3591	63.2	7912	4531	66.4	9931	6550
3×240	2.6	63.6	8767	4364	69.6	9881	5455	72.8	12085	7659
3×300	2.8	69.9	10755	5219	76.1	12010	6446	79.3	14399	8835
3×400	3.0	76.5	13406	6311	84.3	15605.0	8475.0	87.6	18531	11401
3×500	3.2	85.1	16906	7797	93.3	19368.0	10214.0	96.6	22589	13435
